保持式电磁铁的特点与应用

2022-12-13    浏览次数:170次

一:保持式电磁铁的分类:

   1.单保持电磁铁;

   2.双保持电磁铁;

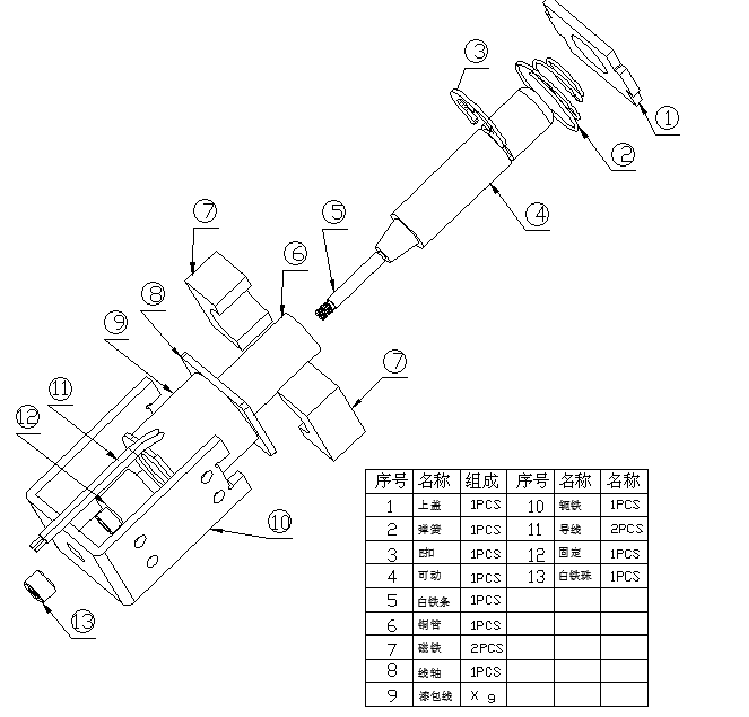

二:单保持式电磁铁(具体结构详见下方图示)

原理:单保持式电磁铁使用了永久磁铁。单边有保持力,它的工作原理与所有直线运动的电磁铁是相似的。当线圈被通电后,可动向固定方向移动,并最终停止在固定位置。而当电源切断之后,可动仍然保持在原来的地方,如果要使可动返回,必须施加反向电压。


保持力的定义:未通电时,(拉出)铁芯所需要的力量。     这个保持力与线圈、电阻、绕线圈数没有关系,与永磁铁磁性大小及可动铁芯与固定铁芯锥度配合有关系。

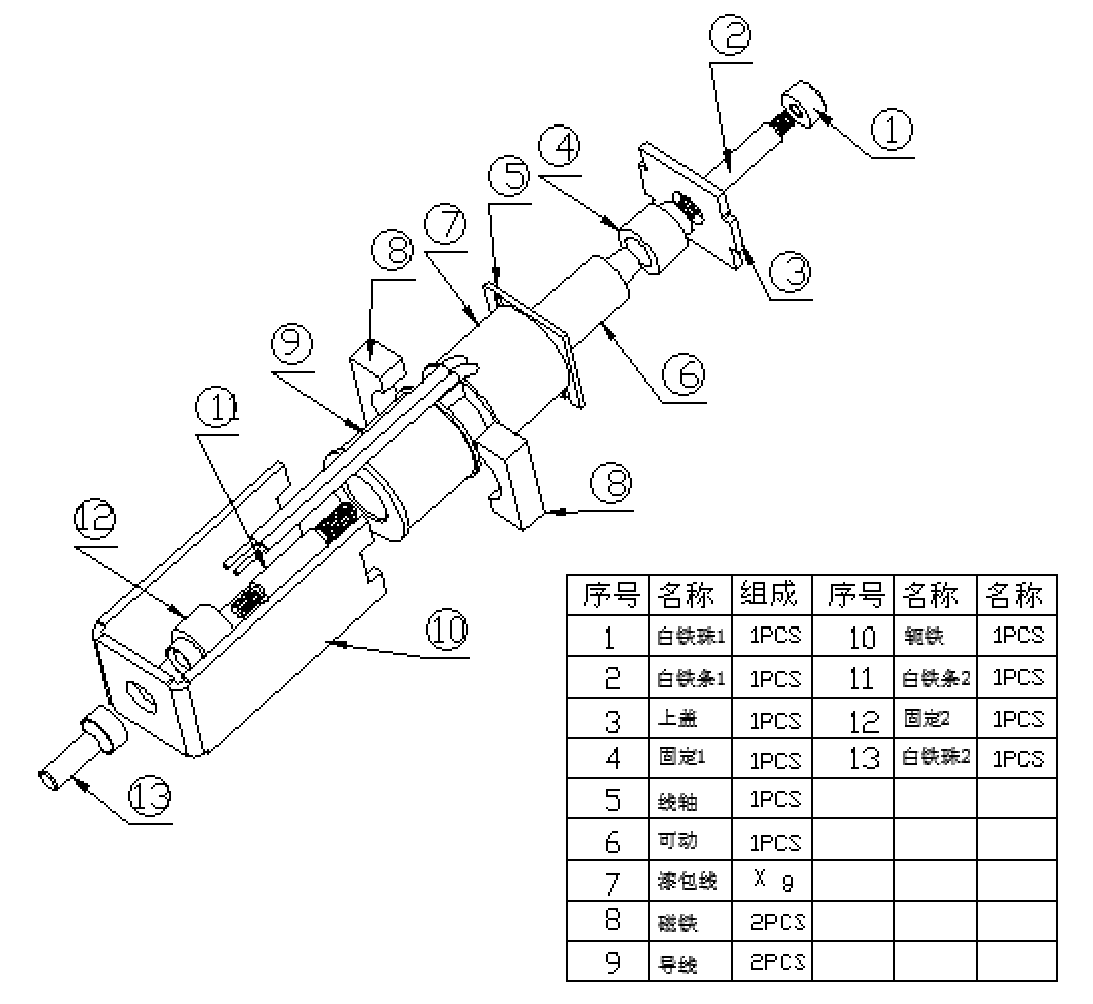

三:双保持式电磁铁(具体结构详见下方图示)

原理:双保持式电磁铁同样也使用了永磁铁。且双边都有保持力,它的工作原理与单保持式电磁铁是相似的。当线圈被通电后,可动向固定A方向移动,并最终停止在固定A位置。而当电源切断之后,可动仍然保持在固定A的地方,如果要使可动返回,必须施加反向电压,可动向固定B方向移动,而当电源切断之后,并最终停止在固定B位置。


保持力的定义:产品未通电时推出(拉出)铁芯所需要的力量,这个力量分为左边保持力与右边保持力。     这个保持力与线圈电阻、绕线圈数没有关系,与永磁铁磁性大小及可动铁芯与固定铁芯锥度配合有关系。


产品的出线方式:保持式产品的出线方式有两种,一种为两根线,引线一般为一红一黑,红色接正,黑色接负,产品吸合动作,反之红色接负黑色接正产品弹出动作。而三线的情况下,引线一般为红黑白,其中红色为公共端,当红色接正,黑色接负时,产品动作吸合,白色接负时,产品动作弹出。


保持式产品在生活及工业领域的应用:保持式产品在日常的生活中应用颇广,包括但不局限于共享单车锁、打印机设备、智能箱柜锁,新能源充电桩(充电枪、充电座)、电子血压计、自动售后机等等方面,而在工业应用领域,又有纺织机械、鞋面机、提花机、碎布机、电脑横机、5G信号基站电控锁,空气开关,防爆断路器等等方面均可见到电磁铁在其中的应用。
